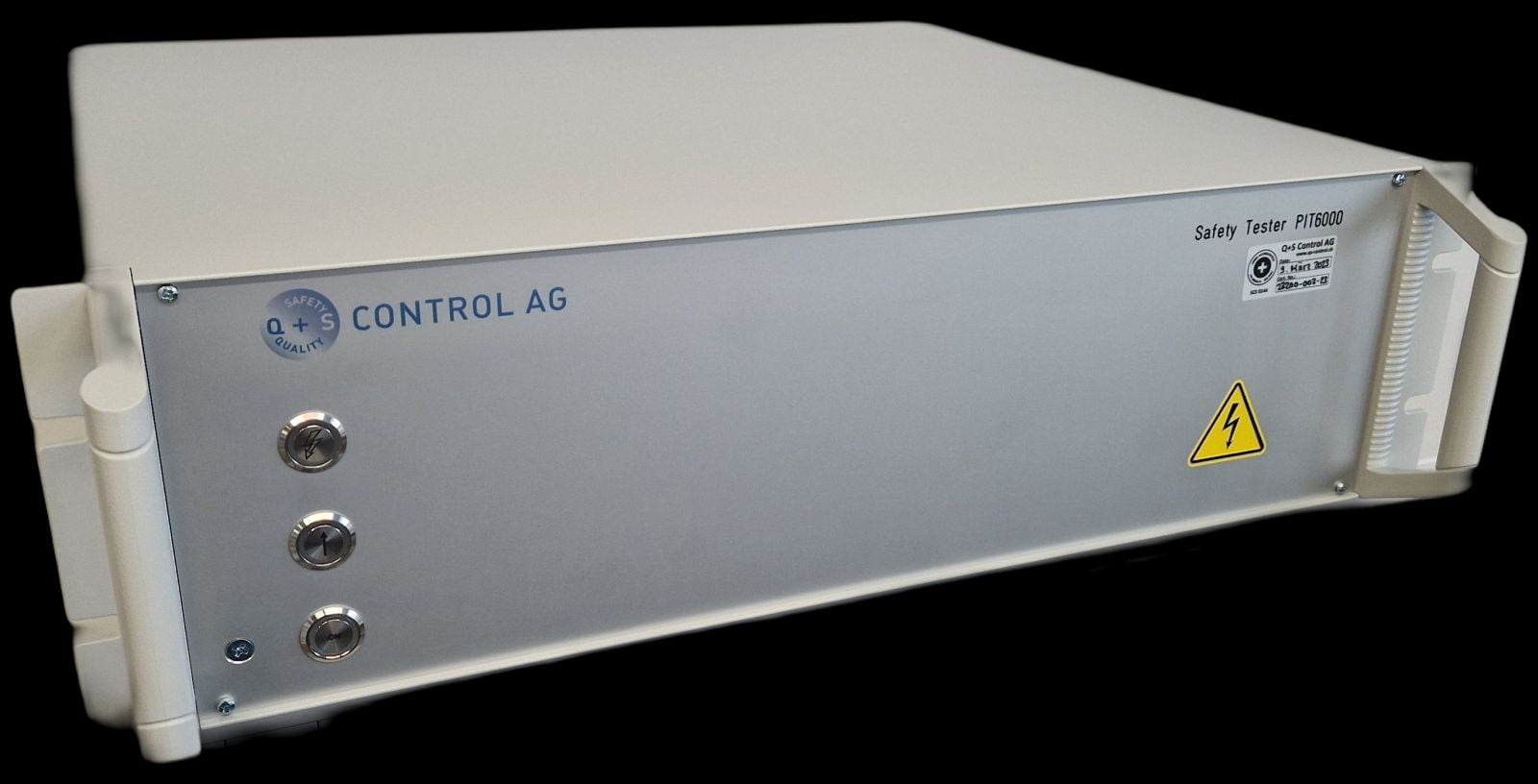

Sicherheits-Prüfgeräte PIT6000

Anwendung (Text KI generiert)

Der Safety Tester PIT6000 ist ein vielseitiges Sicherheitsprüfsystem, das für die Prüfung verschiedenster elektrischer Produkte nach gängigen internationalen Normen konzipiert wurde. Basierend auf den genannten Normen lassen sich insbesondere folgende Produktgruppen prüfen:

  • Hausgeräte: Das Gerät unterstützt die Norm EN 50106, welche spezifische Regeln für Routineprüfungen von Haushaltsgeräten und ähnlichen Elektrogeräten festlegt.
  • Maschinen: Es ermöglicht Prüfungen der elektrischen Ausrüstung von Maschinen gemäss EN 60204-1.
  • Niederspannungs-Schaltgerätekombinationen: Prüfungen können nach EN 60439-1 durchgeführt werden.
  • Labor- und Messgeräte: Das System deckt die Sicherheitsanforderungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte nach EN 61010-1 ab.

Das Wichtigste in Kürze

  • Zur Durchführung der Schutzleiterprüfung
  • Zum prüfen von Isolation und Spannungsfestigkeit
  • Entwickelt für den Einsatz im industriellen Umfeld
  • Zum bestimmen des Isolations-Widerstandes
  • Sicherheitsprüfungen nach den gängigsten internationalen Normen
  • Für die Integration als Slave in ein Prüfsystem mit Busanbindung (EtherCAT, PROFINET, TCP/IP o.ä.)
  • Programmierbibliothek für TwinCAT zur Ansteuerung steht zur Verfügung
  • Datenblatt

Die technischen Daten

  • Netzspannung (Standard): 230V ± 10%; 50/60Hz; max. 250VA Speisung über Apparatestecker mit integrierter Sicherung.
  • Breitbandnetzteil (Option): 110…240V; 50/60Hz; max. 250VA Speisung über Apparatestecker mit integrierter Sicherung.
  • Netzspannung für PLC: 110…240V; 50/60Hz; max. 250VA Speisung mit Sicherung.
  • Schutzart: SK I
  • Gehäuse: 19’’/3 HE Einschub, Tiefe 400mm; Gewicht ca. 8kg
  • Temperaturbereich: 0…+40°C
  • Rel. Feuchte: max. 80%
  • Prüfstrom 10A bis 30A AC, 50Hz Sinus bei max. Spannung von 12V AC
  • Widerstandsmessbereich 0 bis 500mΩ über Spannungsabfallmessung
  • Spannung 0…5000V DC (6000V als Option); stabilisiert ± 1%
  • Max Strom 1mA, optional: 4mA bei einer reduzierten Spannung auf 2500V DC
  • Messbereich: 0…1000µA (4mA optional); Genauigkeitsklasse ± 1%
  • Sicherheits-Strombegrenzung nach EN 50191 (Kurzschlussstrom ≤ 10mA DC)
  • Prüfstrom 10A bis 30A AC, 50Hz Sinus bei max. Spannung von 12V AC
  • Widerstandsmessbereich 0 bis 500mΩ über Spannungsabfallmessung

Das Wichtigste in Kürze (Platzhalter mit KI generiert)

Der Safety Tester PIT6000 ist ein vielseitiges Sicherheitsprüfsystem, das für die Prüfung verschiedenster elektrischer Produkte nach gängigen internationalen Normen konzipiert wurde. Basierend auf den genannten Normen lassen sich insbesondere folgende Produktgruppen prüfen:

  • Hausgeräte: Das Gerät unterstützt die Norm EN 50106, welche spezifische Regeln für Routineprüfungen von Haushaltsgeräten und ähnlichen Elektrogeräten festlegt.
  • Maschinen: Es ermöglicht Prüfungen der elektrischen Ausrüstung von Maschinen gemäss EN 60204-1.
  • Niederspannungs-Schaltgerätekombinationen: Prüfungen können nach EN 60439-1 durchgeführt werden.
  • Labor- und Messgeräte: Das System deckt die Sicherheitsanforderungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte nach EN 61010-1 ab.

Das PIT6000 ist als Automatikgerät für den Einsatz in umfassenden Prüfsystemen ausgelegt. Es führt dabei wesentliche Sicherheitstests durch, darunter:

  • Schutzleiterprüfung (mit Strömen von 10A bis 30A AC).
  • Hochspannungs- und Isolationsprüfung (standardmässig bis 2500V DC, optional bis 6000V DC).
  • Leckstrommessung.
  • Optionaler Durchgangstest als Kurzschlusstest zwischen L und N.

Durch die Möglichkeit, das Gerät für verschiedene Netzspannungen (z. B. 110V oder 230V) auszulegen und werkseitig nach spezifischen Anforderungen zu konfigurieren, bietet es eine hohe Flexibilität für unterschiedliche Einsatzgebiete in der Qualitätssicherung.

Zur Überprüfung von elektrischen und elektronischen Bauteilen, Baugruppen, Anlagen, Werkzeugmaschinen, Haushaltsgeräten, etc.
